거푸집 동바리 설치순서부터 존치기간, 안전확인까지 핵심 정리

콘크리트 구조물을 만들 때, 원하는 형태를 유지하고 굳을 때까지 지지해 주는 것이 바로 거푸집과 동바리입니다. 이 가설 구조물들은 사실상 모든 콘크리트 공사에서 필수적인 요소이지만, 그 중요성만큼이나 설치와 해체 과정에서 각별한 주의가 필요해요. 최근에도 안타까운 붕괴 사고 소식이 심심찮게 들려오면서, 거푸집 동바리의 올바른 설치와 관리가 얼마나 중요한지 다시 한번 일깨워주고 있습니다. 단순한 작업이라고 생각하기보다, 안전을 위한 핵심 공정이라는 마음으로 접근해야 합니다.

특히 2024년 10월 충북 괴산에서 발생한 거푸집 해체 작업 중 붕괴 사고나, 2022년 경기도 물류창고 신축 공사 현장에서의 시스템 동바리 붕괴 사고 등은 이러한 가설 구조물의 설치순서, 존치기간, 그리고 안전 확인 사항을 철저히 지키지 않았을 때 얼마나 큰 인명 피해로 이어질 수 있는지를 보여주는 사례입니다. 이런 배경에서 국토교통부는 건설 현장의 안전 강화를 위한 정책과 함께 2023년에는 거푸집 및 동바리 해체 가이드라인을 배포하며 더욱 명확한 기준을 제시하고 있어요.

왜 거푸집 동바리 안전이 중요할까요?

거푸집 동바리는 콘크리트가 충분한 강도를 발현하기 전까지 모든 하중을 지지하는 역할을 합니다. 만약 이 지지 시스템에 문제가 생기면, 굳지 않은 콘크리트의 무게와 작업 하중을 견디지 못하고 순식간에 대형 붕괴 사고로 이어질 수 있습니다. 이는 작업자의 생명과 직결될 뿐만 아니라, 공사 전체의 지연과 막대한 재산 피해를 초래하죠. 따라서 거푸집 동바리 작업은 단순한 공정의 일부가 아닌, 건설 현장의 안전을 책임지는 가장 중요한 요소 중 하나라고 할 수 있습니다.

거푸집 동바리, 올바른 설치순서는?

거푸집 동바리 설치는 구조물의 안전성을 좌우하는 첫 단추라고 할 수 있습니다. 대충 넘어갈 수 있는 부분이 아니죠. 산업안전보건기준에 관한 규칙 등 관련 법규와 가이드라인에서는 몇 가지 핵심적인 설치 원칙을 강조하고 있습니다.

설치 계획 수립 및 구조 검토

• 가장 먼저 할 일은 상세한 시공계획서를 작성하고, 구조 전문가의 검토를 받는 것입니다. 특히 동바리 설치 높이가 5m를 넘거나 콘크리트 타설 두께가 1.0m를 초과하는 경우, 혹은 구조물의 형상 및 하중 조건이 복잡하다면 반드시 2차원 또는 3차원 구조해석을 통해 안전성을 검증해야 합니다. 이 계획에는 거푸집 시스템, 타설 순서, 동바리 자재 및 치수, 지반 지지 방법 등이 명확히 포함되어야 합니다.
• 구조검토 결과에 따라 부재의 재질, 단면규격, 설치 간격, 이음 방법 등을 명시한 조립도를 작성하고, 반드시 이 조립도에 따라 조립해야 합니다.

기초 및 지반 다지기

• 동바리가 설치될 지반은 침하를 방지하기 위해 단단하게 다지고, 깔목이나 깔판을 사용하여 하중을 고르게 분산해야 합니다. 침하 방지 조치는 매우 중요하며, 콘크리트 타설 전 반드시 확인해야 할 부분입니다.

동바리 조립

• 동바리 조립 시에는 상하 동바리가 동일 수직선상에 위치하도록 정확하게 배치하고, 받침목이나 깔판에 단단히 고정해야 합니다.
• 상하 고정 및 미끄러짐 방지 조치는 필수이며, 개구부 상부에 동바리를 설치할 때는 상부 하중을 견딜 수 있는 견고한 받침대를 설치해야 합니다.
• 시스템 동바리나 강관 지주 동바리 모두 수평 연결재와 가새를 충분히 설치하여 횡력에 대한 저항력을 확보해야 합니다. 연결부와 교차부는 볼트나 클램프 등 전용 철물을 사용해 단단히 연결해야 하고, 동바리의 이음은 같은 품질의 재료를 사용해야 합니다.

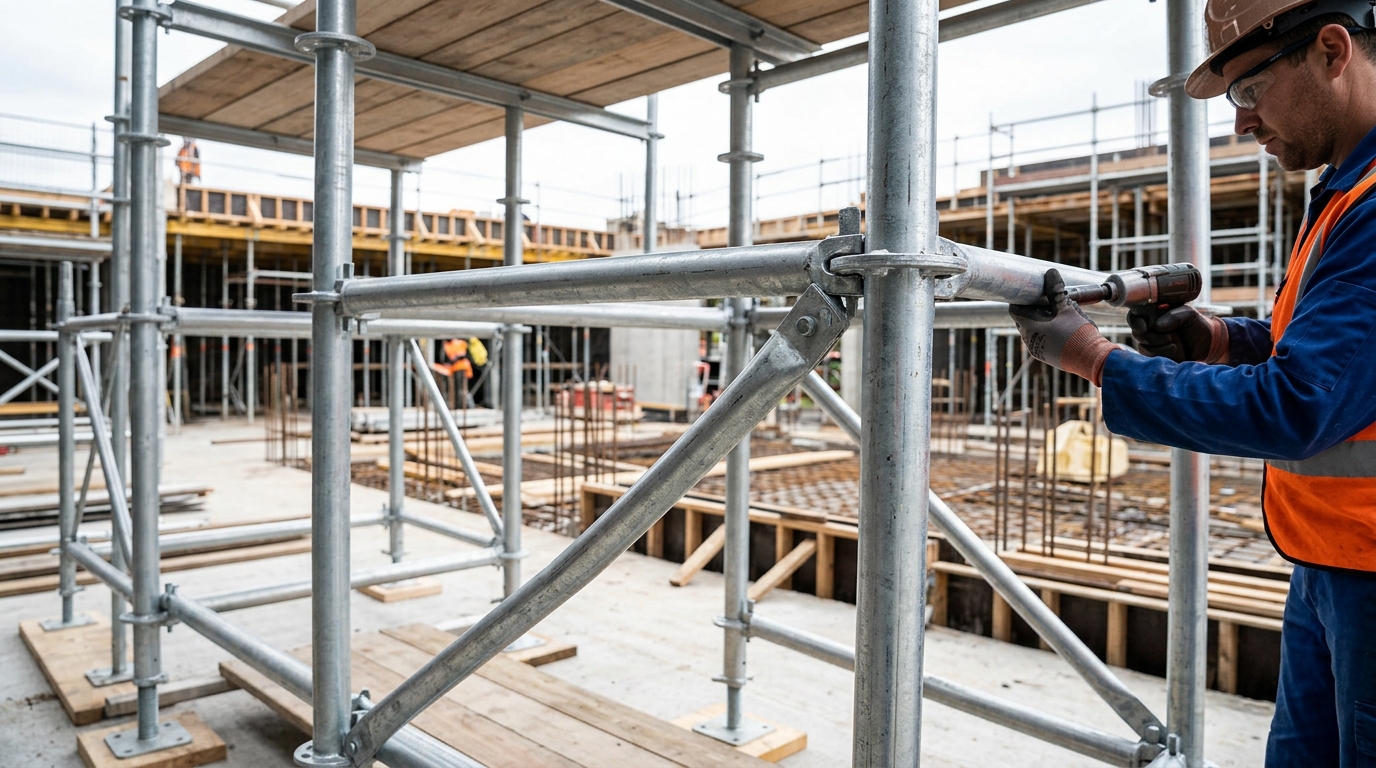

정확한 설치 기준을 준수한 시스템 동바리 조립 모습

멍에 및 장선 설치

• 동바리 위에 멍에를 설치하고, 그 위에 장선을 설치하여 거푸집널을 지지하는 단계입니다. 멍에는 장선을 지지하고 하중을 동바리에 전달하며, 장선은 거푸집널을 고정하고 상부 하중을 멍에에 전달하는 역할을 합니다.
• 모든 부재는 설계도서에 명시된 간격과 규격을 정확히 준수하여 설치해야 합니다.

거푸집널 조립

• 마지막으로 콘크리트가 직접 접하는 거푸집널을 조립합니다. 이때 이음매의 연결이 허용 오차 이내에 들도록 정교하게 작업해야 콘크리트 표면의 품질을 확보할 수 있습니다.
• 거푸집 내부에 이물질이 없는지 확인하고, 콘크리트 타설 전 살수를 충분히 하여 거푸집을 보습 상태로 유지하는 것이 좋습니다.

콘크리트 강도와 함께하는 동바리 존치기간

거푸집 동바리 존치기간은 단순히 '며칠'로 정해지는 것이 아니라, 콘크리트의 강도 발현 여부가 핵심입니다. 콘크리트가 스스로 하중을 지지할 수 있을 만큼 충분한 강도를 얻을 때까지 동바리는 제 역할을 해야 하죠. 국토교통부의 '거푸집 및 동바리 해체 가이드라인'과 같은 자료에서 자세한 기준을 제시하고 있습니다.

일반적으로 거푸집 널의 해체 시기는 콘크리트의 압축강도가 5N/㎟ 이상일 때 가능하며, 바닥 슬래브 밑이나 보 밑의 받침 기둥(동바리)은 설계기준강도의 100% 이상 압축강도가 얻어진 것이 확인될 때까지 존치해야 합니다. 만약 압축강도 시험을 하지 않는 경우에는 평균기온이 10℃ 이상일 때, 시멘트 종류에 따라 일정 재령(일수) 이상 경과하면 해체할 수 있다고 안내되기도 합니다.

하지만 여기서 중요한 것은 구조물의 종류와 중요도, 부재의 크기, 부재가 받는 하중, 콘크리트의 배합, 그리고 내부 온도 등 다양한 요소를 종합적으로 고려하여 책임 기술자의 승인을 받아야 한다는 점입니다. 단순히 정해진 일수만 채우는 것이 아니라, 현장 조건에 맞춰 유연하면서도 안전을 최우선으로 판단해야 합니다.

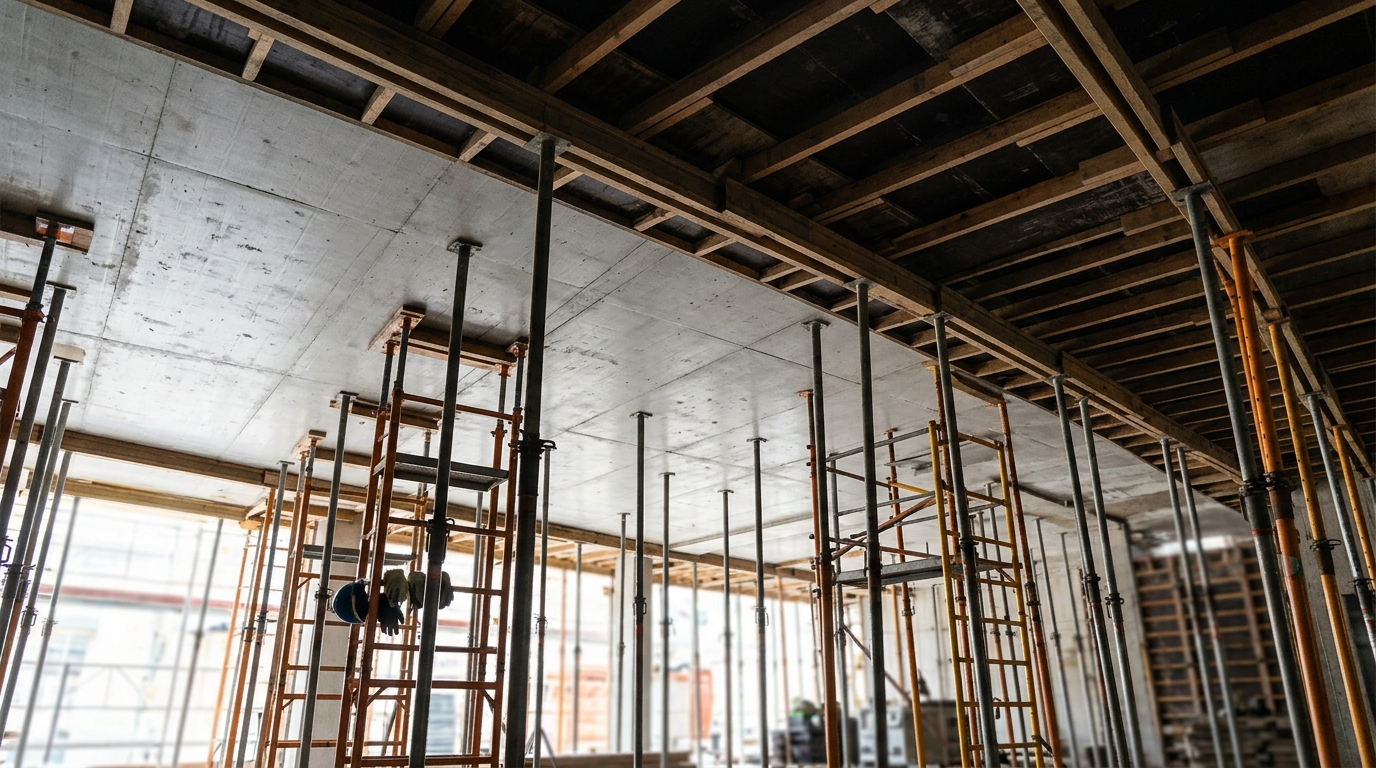

콘크리트 양생 후 충분한 강도 발현을 기다리는 동바리

놓치지 말아야 할 안전 확인 사항들

아무리 설치순서를 잘 지키고 존치기간을 충분히 확보했더라도, 마지막까지 안전을 확인하지 않으면 모든 노력이 헛수고가 될 수 있습니다. 꼼꼼한 안전 점검은 붕괴 사고를 막는 최후의 보루입니다.

• 구조 검토 결과 준수 여부: 작성된 조립도와 구조 검토 결과에 따라 모든 부재가 제대로 설치되었는지 확인해야 합니다. 특히 면내 가새 설치 여부, 수직재 간격, 수평 연결재 설치 상태 등을 육안으로 점검하고 필요 시 측정합니다.
• 침하 방지 조치 확인: 동바리 하부의 깔목이나 깔판이 제대로 설치되어 있는지, 지반이 침하되지 않았는지 지속적으로 점검해야 합니다. 콘크리트 타설 중 지반 침하 여부도 주의 깊게 관찰해야 합니다.
• 연결부 및 고정 상태: 모든 연결 철물(볼트, 클램프 등)이 단단히 체결되어 있고, 동바리 상하부의 고정이 확실한지 점검합니다. 느슨해진 부분이 없는지 주기적으로 확인하는 것이 좋습니다.
• 재료의 상태 확인: 재사용하는 동바리 부재의 경우, 변형, 손상, 녹 발생 여부 등을 철저히 점검하여 허용 압축 응력 기준에 부합하는지 확인해야 합니다. 안전율을 적용하는 기준도 있으니 참고하는 것이 좋습니다.
• 콘크리트 타설 작업 시: 콘크리트 타설 중에는 거푸집 동바리의 변형이나 지반의 침하 여부를 실시간으로 관찰하며, 문제가 발생할 경우 즉시 작업을 중단하고 안전 조치를 취해야 합니다. 타설 속도와 편심 하중 관리도 매우 중요합니다.
• 해체 작업 시 안전: 거푸집 동바리 해체는 설치만큼이나 위험한 작업입니다. 해체 시기 및 순서를 책임 기술자의 승인을 받아 결정하고, 해체 작업 전 안전 교육 실시, 작업자 보호구 착용, 낙하물 방지 조치 등을 철저히 해야 합니다.
• 기술 시스템 활용: 최근에는 한국토지주택공사(LH)의 '실시간 종합건설정보 시스템(RICS)'처럼 AI 기반 안전관리 시스템을 도입하여 위험 요소를 실시간으로 감지하고 관리하려는 노력도 확대되고 있습니다. 이런 기술의 도움을 받는 것도 좋은 방법이 될 수 있습니다.

거푸집 동바리 작업은 건설 현장의 안전을 책임지는 매우 중요한 공정입니다. 올바른 설치순서와 기준에 맞는 존치기간을 지키는 것은 기본이며, 여기에 지속적인 안전 확인과 점검이 더해져야만 안전한 시공이 가능해집니다. 관련 법규와 가이드라인을 꾸준히 숙지하고, 현장 상황에 맞는 철저한 안전 관리를 통해 모두가 안심할 수 있는 건설 환경을 만들어가는 것이 중요합니다.
