철근 누락 하자 확인 방법, 눈으로 보이는 것부터 기록해야 합니다
콘크리트가 타설되고 나면 철근은 대부분 보이지 않습니다. 그래서 철근 누락 하자 확인 방법을 찾는 분들이 가장 답답해하는 부분도 “지금 상태에서 뭘 볼 수 있느냐”예요.
현장 실무 기준으로 보면 순서는 단순합니다. 먼저 도면과 사진 기록을 맞춰보고, 의심 부위를 좁힌 뒤, 비파괴 장비나 부분 파취 같은 방법으로 확인 범위를 정합니다. 철근 누락은 육안만으로 단정하기 어렵고, 기록과 측정이 함께 있어야 판단이 가능합니다.
1. 도면과 배근 사진부터 맞춰보는 이유
가장 먼저 볼 자료는 구조도면입니다. 기둥, 보, 슬래브, 벽체마다 철근 직경, 간격, 배근 방향이 다르게 표시됩니다. 현장에서 흔히 놓치는 부분은 ‘철근이 있느냐’보다 정해진 위치와 간격대로 들어갔느냐입니다.
콘크리트 타설 전 사진이 있다면 큰 도움이 됩니다. 특히 감리 검측 사진, 시공사 자체 검측 사진, 철근 배근 완료 사진은 나중에 하자 판단의 출발점이 됩니다. 사진은 전체 컷만 있으면 부족하고, 부재명이나 층, 위치를 알 수 있어야 활용도가 높아요.
- 구조도면의 철근 간격과 실제 배근 사진 비교
- 슬래브 상부근, 보 주근, 벽체 수직근처럼 누락 가능성이 큰 구간 표시
- 타설 전 검측서, 감리 의견, 보완 지시 여부 확인
- 변경 시공이 있었다면 구조기술자 검토 기록 존재 여부 확인
이 부분은 이렇게 보면 편합니다. 도면은 정답지, 현장 사진은 시험지라고 생각하면 됩니다. 두 자료가 맞지 않는 구간이 의심 지점이 됩니다.
도면과 배근 사진을 대조하는 현장 기록
2. 현장에서 보이는 이상 신호는 따로 있습니다
철근이 안 보이는 상태라도 주변 증상으로 의심을 좁힐 수 있습니다. 다만 균열이 있다고 바로 철근 누락으로 볼 수는 없습니다. 건조수축, 온도 변화, 시공 이음, 침하 등 다른 원인도 많기 때문입니다.
그래도 구조 부재에서 반복적으로 보이는 균열, 처짐, 누수 흔적, 콘크리트 박락은 그냥 넘기기 어렵습니다. 특히 보 하부 중앙부, 슬래브 장스팬 구간, 벽체 개구부 주변은 현장에서도 자주 살펴보는 지점입니다.
| 확인 위치 | 볼 만한 증상 | 판단 포인트 |
|---|---|---|
| 슬래브 | 긴 균열, 처짐, 누수 라인 | 상부근·하부근 위치 확인 필요 |
| 보 | 하부 균열, 측면 사선 균열 | 주근·스터럽 간격 의심 구간 표시 |
| 기둥 | 수직 균열, 피복 박락 | 주근보다 띠철근 간격도 함께 봄 |
| 벽체 | 개구부 모서리 균열 | 보강근 누락 여부를 도면과 대조 |
여기서 중요한 건 사진을 감정적으로 찍는 게 아니라 위치를 남기는 것입니다. 예를 들어 “101동 지하 1층 B열 보 하부”처럼 부재 위치가 남아야 나중에 장비 측정이나 전문가 검토로 이어지기 쉽습니다.
3. 비파괴 장비로 철근 위치를 추정합니다
철근 누락 하자 확인 방법에서 가장 많이 언급되는 것이 철근탐사기, 커버미터, GPR 같은 비파괴 장비입니다. 장비를 쓰면 콘크리트를 깨지 않고 철근 위치, 간격, 피복두께를 어느 정도 추정할 수 있는 것으로 알려져 있습니다.
다만 장비 결과가 항상 완벽한 정답은 아닙니다. 철근이 겹쳐 있거나 배관, 데크플레이트, 매립물이 있으면 해석이 복잡해질 수 있습니다. 그래서 측정자는 도면을 같이 보며 탐사선을 잡고, 의심 부위는 여러 방향으로 반복 측정하는 방식이 보통입니다.
- 커버미터: 비교적 얕은 피복의 철근 위치와 간격 확인에 활용
- GPR 탐사: 넓은 구간 스캔에 쓰이며 해석 경험이 중요
- 부분 파취: 비파괴 결과가 애매할 때 제한적으로 검토
- 코어 채취: 구조 안전과 보수 계획을 함께 고려해야 하는 방식
비용은 현장 규모, 측정 면적, 장비 종류, 보고서 작성 범위에 따라 차이가 큽니다. 단순 탐사와 공인 감정 수준의 보고서는 목적이 다르기 때문에 견적 단계에서 범위를 분명히 나누는 편이 안전합니다.

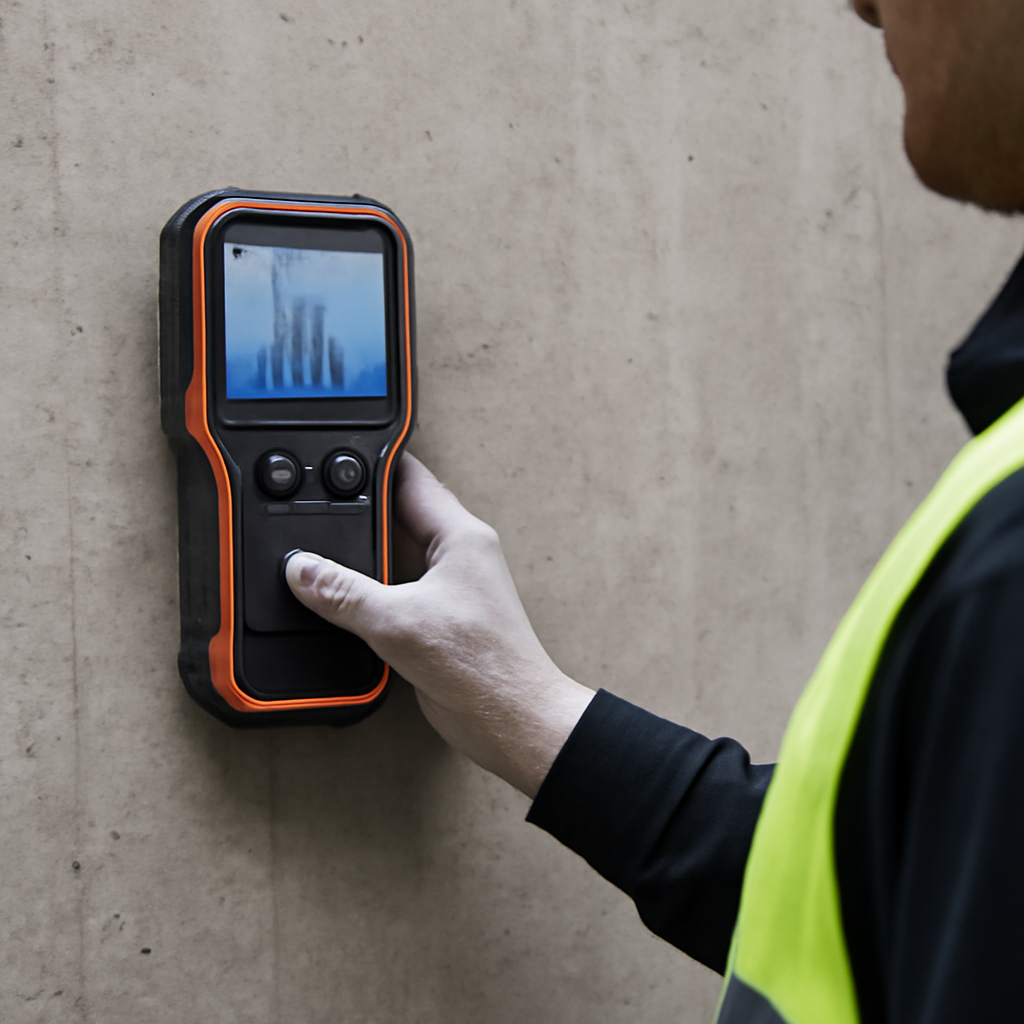

비파괴 장비로 철근 위치를 찾는 과정
입주자나 건축주가 바로 할 수 있는 기록 방식
전문 장비를 바로 부르기 전에도 할 수 있는 일이 있습니다. 하자 의심 위치를 평면도에 표시하고, 균열 폭과 길이, 발생 시점, 누수 여부를 같은 방식으로 기록해두는 것입니다.
균열 폭은 균열자나 크랙 스케일을 쓰면 좋고, 없다면 임의 물건으로 대체하기보다 자를 함께 대고 촬영하는 편이 낫습니다. 사진은 멀리서 위치를 알 수 있는 컷 1장, 가까이서 증상을 볼 수 있는 컷 1장을 세트로 남기면 활용하기 쉽습니다.
철근 누락 의심은 “느낌”보다 “도면, 위치, 사진, 측정값”으로 말해야 해결 과정이 빨라집니다.
무리하게 뜯기 전에 안전과 책임 범위를 나눠야 합니다
철근 누락이 의심된다고 해서 임의로 콘크리트를 깨는 것은 피해야 합니다. 구조 부재를 잘못 손상시키면 오히려 안전 문제가 커질 수 있고, 책임 소재도 복잡해질 수 있습니다.
공동주택이라면 관리주체, 시공사, 감리 자료, 하자보수 절차를 함께 봐야 합니다. 단독주택이나 소규모 건축물이라면 구조기술자 또는 건축사에게 도면과 현장 상태를 먼저 보여주는 방식이 현실적입니다.
이런 경우라면 철근 누락 하자 확인 방법을 단계적으로 적용하면 됩니다. 타설 전 사진이 부족하고 구조 부재에 반복 균열이 보인다면 도면 대조부터 시작하고, 의심 구간이 좁혀졌다면 비파괴 탐사를 검토하는 흐름이 무난합니다. 이미 처짐이나 박락처럼 안전 우려가 보인다면 사용 제한 여부까지 전문가 의견을 받아보는 쪽이 더 적절합니다.
